液霧、氣溶膠爆炸參數測試系統

45m氣體/液體/粉塵多相爆炸爆轟試驗系統

45m氣體/液體/粉塵多相爆炸爆轟試驗系統

詳情介紹

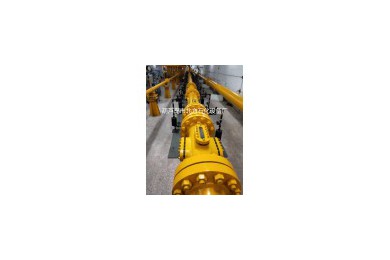

45m氣體/液體/粉塵多相爆炸爆轟試驗系統

產品描述:

1、爆炸容器管道總長45米,直徑φ219,中心水平線距離地面900mm。

2、爆炸容器管道承耐爆炸沖擊壓力12mpa(瞬時10–80ms)。承耐爆炸高速火焰溫度1200℃(瞬時10–80ms)。

3、爆炸物:可燃氣體、可燃液體、粉塵。

4、真空度:0.095mpa。

5、4個對視高強度、高透光率、高透明觀測窗口,視鏡玻璃承耐12mpa爆炸沖擊壓力,承耐高速火焰溫度1200℃,高速攝像、光學試驗。

6、爆炸容器管道上安裝40套噴灑液霧、粉塵系統,液體、粉塵噴灑到管道內形成液霧、粉塵云即點火爆炸。

7、爆炸容器管道上均布安裝46套壓力、溫度傳感器,連接數據采集系統,數采連接電腦采集數據。

8、在管道左端法蘭中心部位安裝點火電極,電極棒長100mm。電火花點火,點火能量可調。

9、爆炸管道末端連接10m3泄爆罐,泄爆罐耐壓力12mpa。安裝安全裝置。

10、爆炸容器管道中心水平線正背兩面安裝40套粉塵云、液霧噴射系統,40套粉塵云、液霧噴射系統相互連接通氣。

10.1 40套噴射系統可用于粉塵爆炸測試,可用于液體霧化爆炸測試。

10.2可進行氣體、粉塵爆炸測試試驗。

10.3可進行氣體、液霧爆炸測試試驗。

10.4可進行氣體、液體、粉塵多相綜合性爆炸測試試驗。

11、噴射粉塵云、液霧、點火自動控制系統。

11.1爆炸容器管道40套噴射粉塵云、液霧系統,連接自動控制柜,自動控制柜連接遠程自動控制操作觸摸屏,自動控制柜和觸摸屏都可以操作調整技術參數和啟動噴粉、噴霧點火爆炸功能。

11.2在噴粉、噴霧、點火控制柜按鈕上選擇就地即在控制柜上操作,選擇遠程即為遠程觸摸屏上操作。

11.3觸摸屏有線連接控制柜,距離爆炸現場20米地點操作調整技術參數,確認后啟動噴粉、噴霧點火爆炸。

11.4在觸摸屏上調整確認40套噴粉、噴霧,也可調整確認任意一套、幾套或多套噴粉、噴霧系統,可以40套同時對噴,可以正面噴、背面噴,可以任意錯位噴、對噴。

11.5在觸摸屏上調節點火器點火能量。

11.6噴粉、噴霧開啟持續時間調節范圍1-6000ms。

11.7噴粉、噴霧后點火器點火前延遲時間調節范圍1-5000ms。

11.8點火器點火后持續時間調節范圍1-3000ms。

11.9噴粉、噴霧、點火參數選擇確定,條件具備,此時按下啟動,即進行裝置爆炸實際測試試驗運行。

12、爆炸容器管道左端法蘭中心位置安裝點火器點火電極,點火電極棒長度200mm。電火花點火,點火能量可調節。

12.1輸入電壓:220V±10%,50/60HZ。

12.2點火頭耐溫:1300℃。

12.3點火頻率:4-20次/S(可調)

12.4火花能量:35MJ-100J(可調)

12.5點火時間分為0.5s、1s、2s、3s,按試驗需要選擇。

13、高速爆炸壓力傳感器8套,分布安裝在爆炸容器管道上。

13.1防光壓阻式壓力傳感器。

13.2量程:0-5MPa。

13.3固有頻率:大于400K

13.4特點:耐2000℃瞬態高溫,防光干擾設計。

14、高溫火焰溫度傳感器分布安裝在爆炸容器管道上。

14.1快響應熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點。

14.2可以直接測量從0℃-1300℃范圍內的液體、蒸氣、氣體介質的流體以及固體表面的溫度。

14.3溫度范圍:0-1300℃,響應時間:微秒級。

15、高速火焰光電傳感器分布在爆炸容器管道上。

15.1響應光譜:可見光450nm-980nm

15.2響應時間:≤10μs

15.3輸出阻抗:10kΩ

15.4工作電壓:4V

15.5信號輸出:TTL電平(火焰有、無)

15.6使用溫度:瞬時溫度可達2000℃

16、同步控制及多通道數據采集系統。

16.1是將動態信號采集、嵌入式總線、網絡通訊、模擬信號處理及計算機等多種技術融為一體的現代網絡化測試設備,它集信號調理、傳感器供電、數據采集、數據存儲為一體,通過TCP/IP協議與上位機進行通訊。直接聯接應變式傳感器、壓電式傳感器、ICP型傳感器,可完成速度、加速度、位移、力、壓力、溫度等物理量的信號采集。

16.2采用嵌入式網絡數據采集方式,可避免計算機軟硬件升級帶來的問題,有效的延長儀器的使用時間。

16.3通道數:并行8ch;

16.4 A/D分辨率:16Bit;

13.5 采集方式:連續、瞬態

16.6 采樣率:200KHz/CH

16.7 存儲深度(每通道):海量(連續寫硬盤)256K樣點/CH(瞬態);

16.8 觸發方式(瞬態):手動觸發、內觸發、外觸發、全通道觸發;

16.9 濾波器(-3dB):直通、低通1.5K-100K 程控可調;信號
