產品展示

粉塵爆炸參數測試系統

10m3容器罐可燃氣體/液霧/粉塵多相爆炸測試/試驗裝置

10m3容器罐可燃氣體/液霧/粉塵多相爆炸測試/試驗裝置

詳情介紹

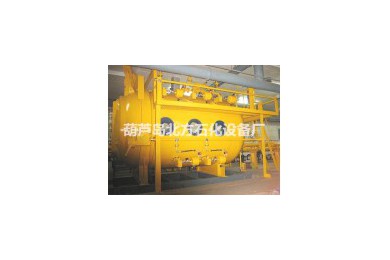

10m3容器罐可燃氣體/液霧/粉塵多相爆炸測試/試驗裝置

產品描述

1、爆炸容器罐規格10m3。

2、爆炸沖擊極限壓力12MPa,瞬時10-80ms。

3、爆炸高速火焰溫度1200℃,瞬時10-80ms。

4、容器罐上部安裝輸氣、排氣、抽真空管路,連接真空泵,抽真空度0.065MPa。

5、爆炸容器罐體中心水平線中心位置正背兩面安裝3組6個對視觀測窗口。

5.1采用高強度鋼化玻璃做為觀測窗口視鏡。

5.2觀測窗口視鏡承耐爆炸沖擊壓力12MPa。

5.3窗口視鏡玻璃承耐爆炸高速火焰溫度1200℃。

5.4觀測窗口可視部份φ300mm。

5.5具有高透光率,較高透明度,進行光學試驗,高速攝像。

6爆炸容器罐體上部安裝爆破片安全裝置。爆破片整定壓力12MPa,爆炸沖擊壓力超過12MPa。爆破片自動破裂泄壓,消除安全隱患,排除安全事故,確保試驗人員安全。

7、爆炸容器罐體上方正背兩面安裝3組6套噴粉噴霧系統,下方正背兩面安裝3組6套噴粉噴霧系統,12套粉云、液霧噴射系統相互連接通氣。

7.1 12套噴射系統可用于粉塵爆炸測試,可用于液體霧化爆炸測試。

7.2可進行氣體、粉塵爆炸測試試驗。

7.3可進行氣體、液霧爆炸測試試驗。

7.4可進行氣體、液體、粉塵多相綜合性爆炸測試試驗。

8、噴射粉塵云、液霧、點火自動控制系統。

8.1爆炸容器罐上方、下方正背兩面安裝12套噴射粉塵云、液霧系統,連接自動控制程控柜,自動控制程控柜連接遠程自動控制操作觸摸屏,自動控制程控柜和觸摸屏都可以操作啟動噴粉、噴霧點火爆炸功能,在觸摸屏上操作調整技術參數。

8.2在噴粉、噴霧、點火控制柜按鈕上選擇就地即在控制柜上操作噴粉噴霧點火總按鈕,選擇遠程即為遠程觸摸屏上操作調整技術參數。

8.3觸摸屏有線連接控制柜,距離爆炸現場20米地點操作調整技術參數,確認后啟動噴粉、噴霧點火爆炸。

8.4在觸摸屏上調整確認12套噴粉、噴霧,也可調整確認任意一套或幾套噴粉、噴霧系統,可以12套同時對噴,可以正面噴、背面噴,可以任意錯位噴、對噴。

8.5在觸摸屏上調節點火器點火參數。

8.6噴粉、噴霧開啟持續時間調節范圍1-6000ms。

8.7噴粉、噴霧后點火器點火前延遲時間調節范圍1-5000ms。

8.8點火器點火后持續時間調節范圍1-3000ms。

8.9噴粉、噴霧、點火參數選擇確定,條件具備,此時按下啟動,即進行裝置爆炸實際測試試驗運行。

9、爆炸容器罐體上部中心位置安裝點火器點火電極,點火電極棒長度200mm。電火花點火,點火能量可調節。

9.1輸入電壓:220V±10%,50/60HZ。

9.2點火頭耐溫:1300℃。

9.3點火頻率:4-20次/S(可調)

9.4火花能量:35MJ-100J(可調)

9.5點火時間分為0.5s、1s、2s、3s,按試驗需要選擇。

10、高速爆炸壓力傳感器8套,分布安裝在爆炸容器罐體上。

10.1防光壓阻式壓力傳感器。

10.2量程:0-5MPa。

10.3固有頻率:大于400K

10.4特點:耐2000℃瞬態高溫,防光干擾設計。

11、高溫火焰溫度傳感器8分布安裝在爆炸容器罐上。

11.1快響應熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點。

11.2可以直接測量從0℃-1300℃范圍內的液體、蒸氣、氣體介質的流體以及固體表面的溫度。

11.3溫度范圍:0-1300℃,響應時間:微秒級。

12、高速火焰光電傳感器分布4套在爆炸容器罐體上。

12.1響應光譜:可見光450nm-980nm

12.2響應時間:≤10μs

12.3輸出阻抗:10kΩ

12.4工作電壓:4V

12.5信號輸出:TTL電平(火焰有、無)

12.6使用溫度:瞬時溫度可達2000℃

13、同步控制及多通道數據采集系統。

是將動態信號采集、嵌入式總線、網絡通訊、模擬信號處理及計算機等多種技術融為一體的現代網絡化測試設備,它集信號調理、傳感器供電、數據采集、數據存儲為一體,通過TCP/IP協議與上位機進行通訊。直接聯接應變式傳感器、壓電式傳感器、ICP型傳感器,可完成速度、加速度、位移、力、壓力、溫度等物理量的信號采集。

13.1采用嵌入式網絡數據采集方式,可避免計算機軟硬件升級帶來的問題,有效的延長儀器的使用時間。

13.2通道數:并行8ch;

13.3A/D分辨率:16Bit;

13.4采集方式:連續、瞬態

13.5采樣率:200KHz/CH

13.6存儲深度(每通道):海量(連續寫硬盤)   256K樣點/CH(瞬態);

13.7觸發方式(瞬態):手動觸發、內觸發、外觸發、全通道觸發;

13.8濾波器(-3dB):直通、低通1.5K-100K 程控可調;

13.9信號輸入類型:電壓V、電荷Q、ICP;

13.10通訊接口:RJ45以太網接口;

13.11橋壓2V-8V/5-20mA、恒流4mA/24V;

13.12供電:AC:220V/50Hz;

13.13支持軟件:PFM動態信號采集分析軟件

DAP瞬變信號采集軟件
