濕度可調的可燃氣體爆炸特性測試裝置

產品描述

測試裝置由爆炸容器系統、加濕系統、配氣系統、點火控制系統、

數據采集系統五部分構成。

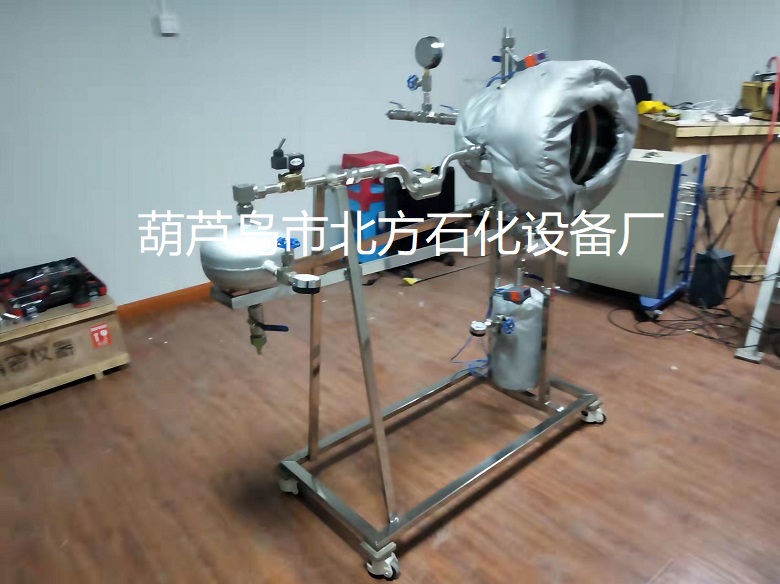

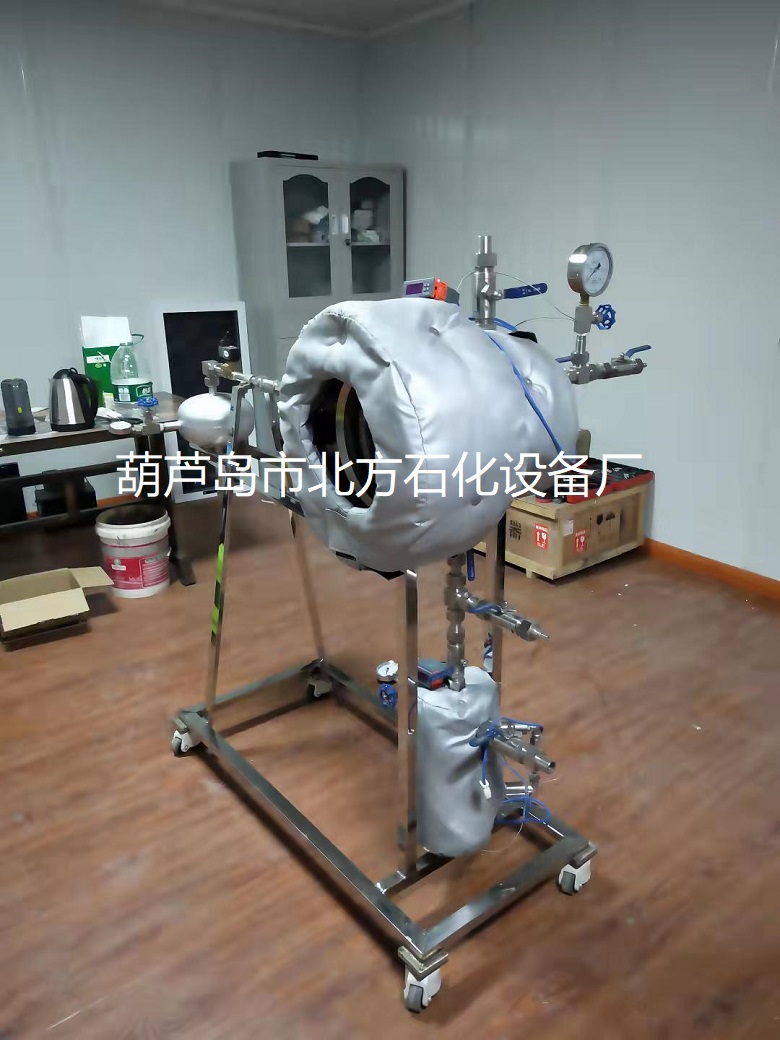

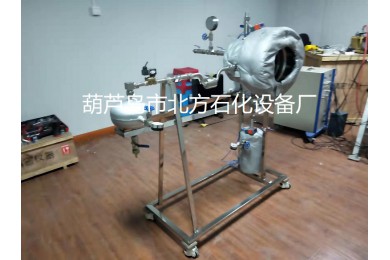

爆炸容器系統由爆炸腔構成，爆炸腔外形為圓柱形簡體，承壓不低于2MPa,簡體直徑為23.35cm，長為23.35cm。在爆炸腔筒體頂部安裝有壓力表用于抽真空和配氣時觀察爆炸腔內壓力、閥門1用于連接濕度控制儀、濕度控制儀用于監測爆炸腔內初始濕度、壓力傳感器用于監測爆炸腔內爆炸壓力、溫度傳感器壓力用于監測爆炸腔內爆炸溫度，在筒體底部安裝有蒸氣入口使水蒸氣進入到爆炸腔內，在筒體左側安裝有點火桿用于點燃爆炸腔內可燃氣體、閥門2用于控制可燃氣體進入爆炸腔、閥門3用于控制真空泵抽真空，在筒體右側安裝有透明防爆玻璃用于高速攝像機拍攝爆炸火焰圖像。

加濕系統是由閥門1、濕度控制儀、蒸氣入口、水箱、閥門4、加濕容器、加熱套、閥門5、加熱控制系統、計算機構成，通過閥門1、濕度控制儀、加熱控制系統和計算機用于監測和控制爆炸腔內的初始濕度，閥門4控制水箱內的水進入加濕容器，閥門5控制加熱套加熱加濕容器形成的水蒸氣經蒸氣入口進入到爆炸腔內。

配氣系統由壓力表、閥門2、可燃氣體氣瓶、閥門3、真空泵構成，配氣時借助真空泵抽真空，通過閥門3控制爆炸腔內初始壓力，基于分壓法由閥門2控制可燃氣體氣瓶的進氣量，使壓力表數值達到預定壓力值。

點火控制系統由點火桿、計算機、點火系統構成，通過高壓放電點火擊穿空氣產生火花點燃爆炸腔內可燃氣體。

數據采集系統由閥門1、濕度控制儀、壓力傳感器、溫度傳感器、高速攝像機、加熱控制系統、計算機、壓力溫度采集系統、火焰采集系統構成，其中通過閥門1、濕度控制儀、加熱控制系統、計算機采集爆炸腔內初始濕度數據，通過壓力傳感器，溫度傳感器、計算機、壓力溫度采集系統采集爆炸壓力和溫度數據，通過高速攝像機、計算機、火焰采集系統采集可燃氣體爆炸過程中的火焰圖像。
